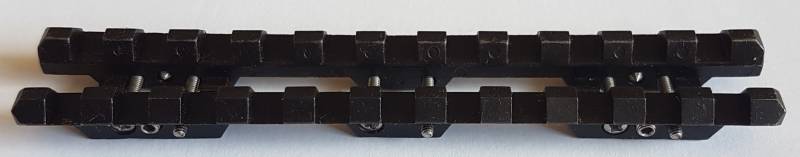

 Универсальные кронштейны Picatinni - ЭТМИ-037, - 038, - 039. - 040







11 фиксирующих проточек - 5,2 мм., размер: 21,2х116х9 мм., вес: 57 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное.

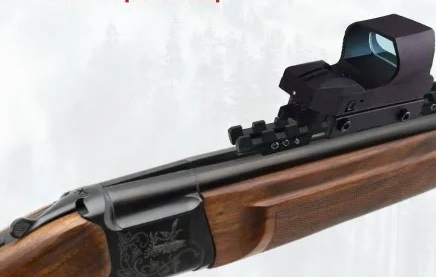

            Переходной кронштейн ЭТМИ-037 предназначен для установки оптических прицелов с установочной базой “Picatinny”, “Weaver” на охотничьи ружья МР-27(ИЖ-27), МР-153, CZ Mallard Magnum, CZ Mallard Over, Kral M27, Stoeger Condor, Huglu Ventus  … и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной 7 мм.

           Переходной кронштейн ЭТМИ-038 предназначен для установки оптических прицелов с установочной базой “Picatinny”, “Weaver” на охотничьи ружья CZ Mallard, CZ Quail, CZ Drake, Hatsan Optima, Huglu103  … и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной 8 мм.

           Переходной кронштейн ЭТМИ-039 предназначен для установки оптических прицелов с установочной базой “Picatinny”, “Weaver” на охотничьи ружья Sabbati airone, Silma M70, Beretta ES-100 … и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной 7 мм.

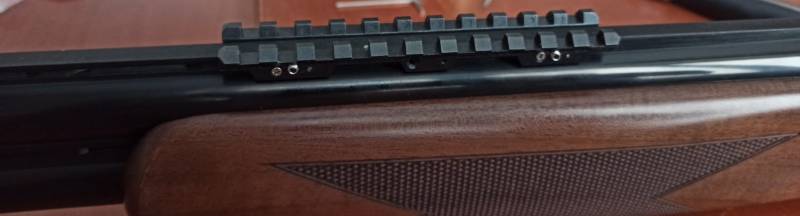

           Переходной кронштейн ЭТМИ-040 предназначен для установки оптических прицелов с установочной базой “Picatinny”, “Weaver” на охотничьи ружья Cz Canvasback, CZ Mallard gen2, Benelli Rafaello  … и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной  8мм.

           Переходные кронштейны для установки коллиматорных прицелов на вентилируемые планки ружей образуется двумя кронштейнами, которые вставляются во внутренние прямоугольные пазы вентилируемой планки с левой и с правой стороны и стягиваются 6-ю винтами М2х16 (ЭТМИ-037, - 039), М1,6х16 (ЭТМИ-039, - 040).  Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний контур поверхностей установленных кронштейнов в верхней части образует контур установочной базы “Weaver/Picatinny - 21,2 мм.”, “Ласточкин хвост” или другого типа, а пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая кронштейны при стрельбе без прицела. Для предотвращения смещений, возникающих при стрельбе, в нижней части кронштейнов выполнены прямоугольные бобышки и отверстия под установочные винты М3 (4 шт.) при помощи которых производится фиксация кронштейнов на вентилируемой планке после их установки.

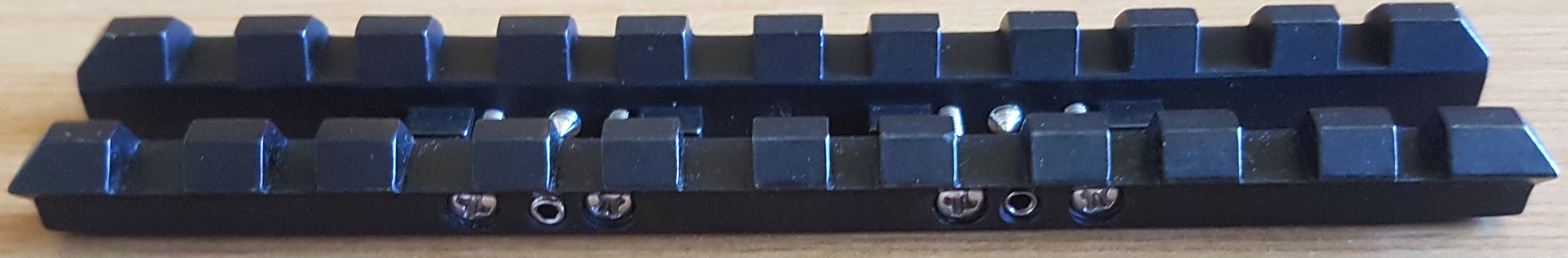

 Универсальный кронштейн Weaver/Picatinni ЭТМИ-019

(Снят с производства, вместо него с 2023 г. выпускается ЭТМИ-037)



По 5 фиксирующих проточек - 3,6/5,2 мм., размер: 21,2х110х9 мм., вес: 65 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное

            Переходной кронштейн ЭТМИ-019 для установки коллиматорных прицелов на вентилируемую планку ружья МР-27, МР-153... шириной 7 мм. образуется двумя кронштейнами, которые вставляются во внутренние прямоугольные пазы вентилируемой планки с левой и с правой стороны и стягиваются 4-мя винтами М2. Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний контур поверхностей установленных кронштейнов в верхней части образует контур установочной базы типа “Weaver/Picatinny - 21,2 мм.”, а пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая кронштейны при стрельбе без прицела. Для предотвращения смещений, возникающих при стрельбе, в нижней части кронштейнов выполнены прямоугольные бобышки и отверстия под установочные винты М3 (4 шт.) при помощи которых производится фиксация кронштейнов на вентилируемой планке после их установки.

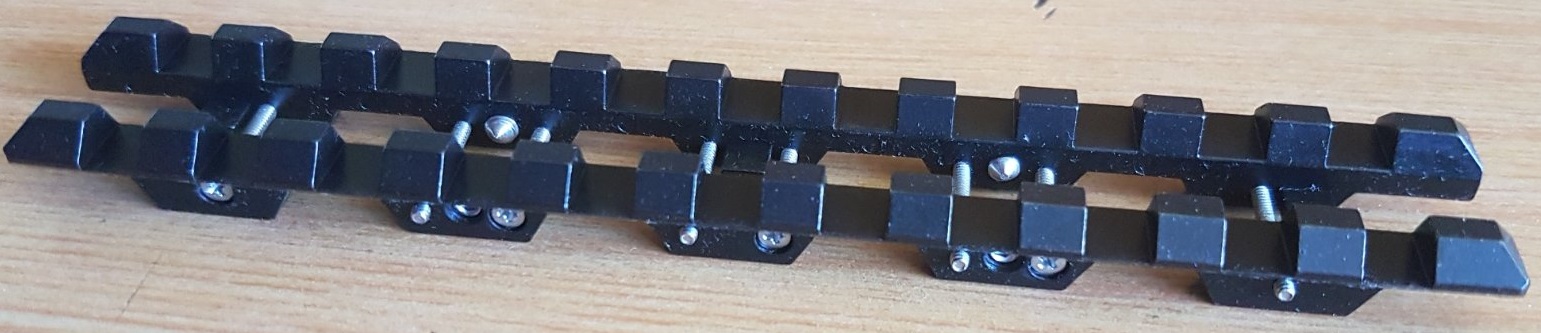

Универсальный кронштейн Picatinni - ЭТМИ-035

11 фиксирующих проточек - 5,2 мм., размер: 21,2х116х9 мм., вес: 54 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное.

          Переходной кронштейн ЭТМИ-035 предназначен для установки коллиматорных прицелов на вентилируемую планку ружья ТОЗ-34... шириной 8 мм. образуется двумя кронштейнами, которые вставляются во внутренние прямоугольные пазы вентилируемой планки с левой и с правой стороны и стягиваются 8-ю винтами М1,6.Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний контур поверхностей установленных кронштейнов в верхней части образует контур установочной базы “Weaver/Picatinny - 21,2 мм.”, а пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая кронштейны при стрельбе без прицела. Для предотвращения смещений, возникающих при стрельбе, в нижней части кронштейнов выполнены прямоугольные бобышки и отверстия под установочные винты М3 (4 шт.) при помощи которых производится фиксация кронштейнов на вентилируемой планке после их установки.

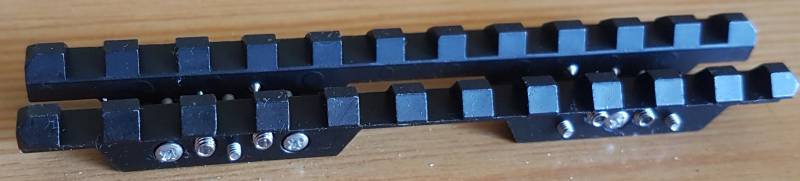

 Универсальный кронштейн Picatinni - 041

11 фиксирующих проточек - 5,2 мм., размер: 21,2х116х9 мм., вес: 74 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное.

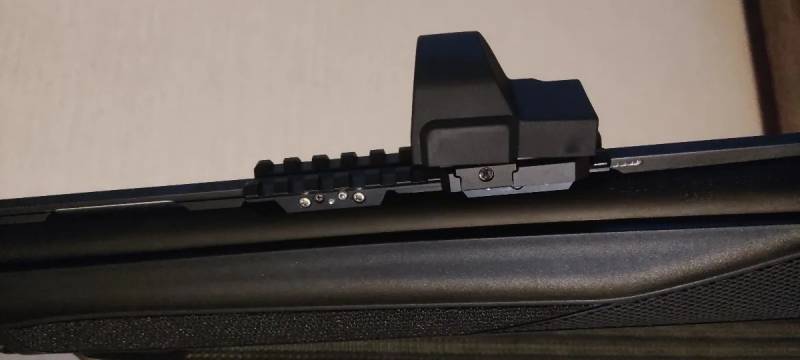

           Переходной кронштейн ЭТМИ-041 предназначен для установки оптических прицелов с установочной базой “Picatinny”, “Weaver” на охотничьи ружья: Remington 1100, 870…; Beretta A400-Xtrema…; Mossberg 500, 711…; Khan Arms K 500…; Kral Arms, M 27…; Browning Cynergy…; Pietta Zephirys, Huglu Renova, Бекас – авто, Бекас – 12… и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной 7 мм.                                                               Переходные кронштейны для установки коллиматорных прицелов на вентилируемые планки ружей образуется двумя кронштейнами, которые вставляются во внутренние прямоугольные пазы вентилируемой планки с левой и с правой стороны и стягиваются 6-ю винтами М2х16. Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний контур поверхностей установленных кронштейнов в верхней части образует контур установочной базы “Weaver/Picatinny -  21,2 мм.”, а пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая кронштейны при стрельбе без прицела. Для предотвращения смещений, возникающих при стрельбе, в нижней части кронштейнов выполнены прямоугольные бобышки и отверстия под установочные винты М3 (4 шт.) при помощи которых производится фиксация кронштейнов на вентилируемой планке после их установки.

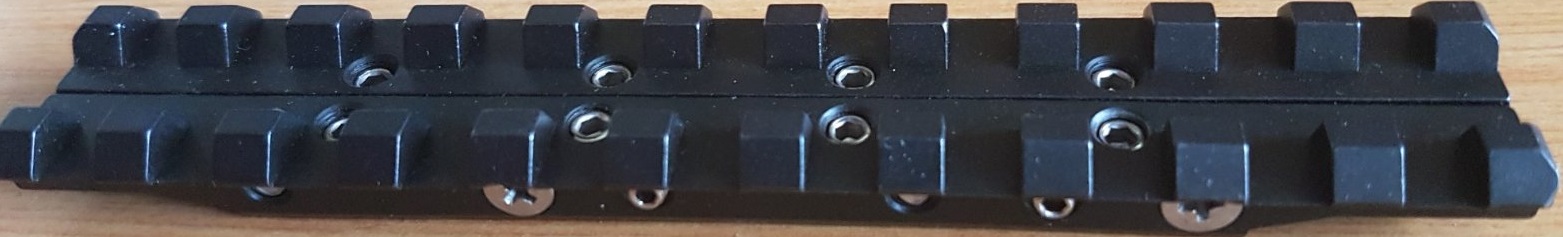

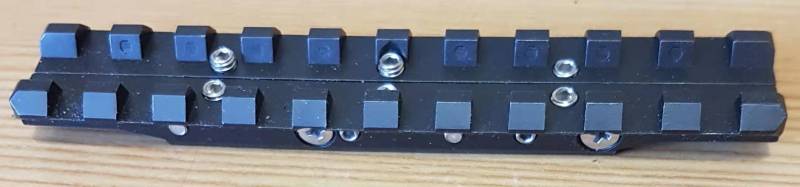

Универсальный кронштейн Picatinni - ЭТМИ-023

11 фиксирующих проточек - 5,2 мм., размер: 116 х 21,2х10 мм., вес: 84 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное.

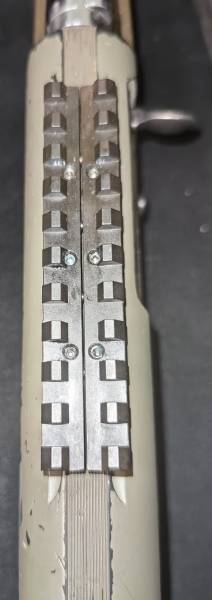

         Переходной кронштейн ЭТМИ-023 предназначен для установки оптических прицелов на установочную базу  “ласточкин хвост” ствольной коробки ружья МР-155..., образуется двумя симметричными кронштейнами, которые вставляются в установочные пазы с левой и с правой стороны и стягиваются 4-мя винтами М3. Кронштейны плотно прижимаются к боковым поверхностям “ласточкиного хвоста - 13 мм.” и  образуют в верхней части установочную базу “Weaver/Picatinny - 21,2 мм. ”. При этом кронштейн позволяет прицеливаться через штатный прицел (мушку) не снимая его с оружия при стрельбе без прицела. Кронштейн эргономично вписывается в конструкцию оружия, не создает неудобств и помех при ношении, подготовке к выстрелу, выстреле и может не сниматься с ружья до окончания его эксплуатации. Для предотвращения смещений, возникающих при   стрельбе, используются установочные винты М3 (4 шт.) в горизонтальной плоскости и винты М4 (8 шт.) в вертикальной плоскости.

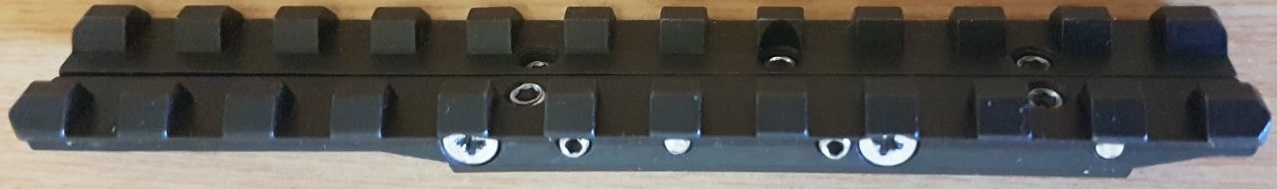

 Универсальный кронштейн Picatinni - ЭТМИ-033



11 фиксирующих проточек - 5,2 мм., размер: 116 х 21,2х10 мм., вес: 84 гр.

Материал : сталь 4140, покрытие: Хим.Окс., воронение черное

         Переходной кронштейн ЭТМИ-033 предназначен для установки оптических прицелов на установочную базу  “ласточкин хвост” ствольной коробки ружья МР-155, МР-94, Тайга, Север..., образуется двумя симметричными кронштейнами, которые вставляются в установочные пазы с левой и с правой стороны и стягиваются 4-мя винтами М3. Кронштейны плотно прижимаются к боковым поверхностям “ласточкиного хвоста - 11 мм.” и  образуют в верхней части установочную базу “Weaver/Picatinny - 21,2 мм.”.  При этом кронштейн позволяет прицеливаться через штатный прицел (мушку) не снимая его с оружия при стрельбе без прицела. Кронштейн эргономично вписывается в конструкцию оружия, не создает неудобств и помех при ношении, подготовке к выстрелу, выстреле и может не сниматься с ружья до окончания его эксплуатации. Для предотвращения смещений, возникающих при   стрельбе, используются установочные винты М3 (4 шт.) в горизонтальной плоскости и винты М4 (8 шт.) в вертикальной плоскости.

Кронштейны не имеет аналогов в нашей стране и за рубежом.

Конструкция кронштейнов запатентована и охраняется Патентами РФ на изобретение  № 2478180, на полезную модель № 180136.
